逆變器方案
-

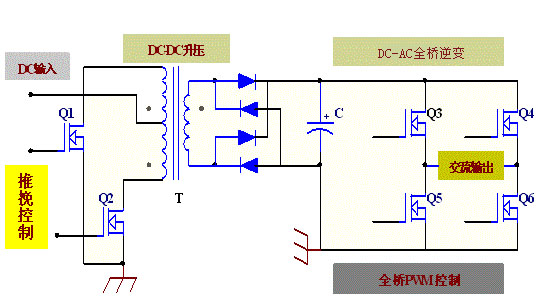

推薦使用：該方案前端DC-DC的升壓采用推挽電路，開關晶體管Q1/Q2推薦
按照輸入電壓的不同來選擇不同BVDSS電壓的MOSFET，推薦型號如下：
輸入電壓
MOSFET的
BVDSS要求
推薦使用的飛虹型號:
12V
40-60V
1404、50N06、3205、80N07、100N07
24V
80V
70N08、80N08、100N08
36V
90-110V
530、540、3710、75N100、4410
48V
120-200V
630、640、40N20
后端的AC-DC全橋逆變電路，根據亞洲、北美等不同國家市場對輸出電壓的
使用要求不同總結出逆變器的后端輸出主要典型電壓值為110V和220V；
結合逆變器設計的電路輸出波形主要為方波和正弦波。推薦Q3~Q6可參照下表來選擇MOSFET。
輸出電壓
MOSFET的BVDSS要求
推薦使用的飛虹型號
110V（方波）
200V
630、640、40N20
110V（正弦波）
400V
730、740、20N40、830、840、13N50、20N50等
220V（方波）
400V
730、740、20N40
220V（正弦波）
600V
8N60、10N60、12N60、15N60、20N60等
-
關聯方案產品
Part Number Polarity Package Vgs（±V） VTH（V） ID(A) BVdss(V) Rds（on）(mΩ) 型號 極性 封裝形式 Vgs=10v(typ) Vgs=10v(max) Vgs=4.5v(typ) Vgs=4.5v(max) Part Number Polarity Package Vgs（±V） VTH（V） ID(A) BVdss(V) Rds（on）(mΩ) 型號 極性 封裝形式 Vgs=10v(typ) Vgs=10v(max) FHP540C/FHD540C N TO-220 TO-252 30 2～4 33 100 37 44 FHP1404 N TO-220 25 2-4 180 40 2.5 3.3 FHP3205D N TO-220 20 2～4 110 55 7.5 8.5 FHP3710C N TO-220 20 2～4 57 100 18 23 FHP20N40W N TO-220 30 2～4 20 400 0.22 0.27 FHP20N50B/FHF20N50B/FHA20N50B N TO-220 TO-220F TO-3PN/247 30 2～4 20 500 0.23 0.28 FHP40N20D N TO-220 30 2～4 40 200 0.05 0.065 FHP630A/FHF630A/FHD630A N TO-220 TO-220F TO-252 30 2～4 9 200 0.3 0.4 FHP640A N TO-220 30 2～4 18 200 0.125 0.18 FHP730B N TO-220 30 2～4 6 400 0.75 0.9 FHP740W N TO-220 30 2～4 10 400 0.38 0.5 FHP830C/FHD830C N TO-220 TO-252 30 2～4 5 500 1.51 1.6 FHP840/FHF840 N TO-220/TO-220F 30 2-4 9 500 - 0.8 FHP10N60D/FHF10N60D N TO-220 TO-220F 30 2～4 10 600 0.67 0.8 FHP8N60B/FHF8N60B N TO-220 TO-220F 30 2～4 8 600 1 1.15 FHP20N60B/FHF20N60B/FHA20N60B N TO-220 TO-220F TO-3PN/247 30 2～4 20 600 0.32 0.4 FHP13N50W/FHF13N50W N TO-220 TO-220F 30 2～4 13 500 0.36 0.45 FHP20N50W/FHF20N50W/FHA20N50W N TO-220 TO-220F TO-3PN/247 30 2～4 20 500 0.22 0.27 FHP8N60W/FHF8N60W N TO-220 TO-220F 30 2～4 8 600 0.9 1.15 Part Number Polarity Package Vgs（±V） VTH（V） ID(A) BVdss(V) Rds（on）(mΩ) 型號 極性 封裝形式 Vgs=10v(typ) Vgs=10v(max) Vgs=4.5v(typ) Vgs=4.5v(max) FHP50N06B/FHD50N06B/FHU50N06B N TO-220 TO-252 TO-251 20 2～4 75 60 8.5 10.5 FHP80N07L N TO-220 20 1～2.5 80 60 8.4 11 9.5 13 FHP80N08B/FHS80N08B N TO-220 TO-263 20 2～4 90 80 6.8 8 FHP100N07B/FHS100N07B N TO-220 TO-263 20 2～4 100 68 5.9 7.2 FHP100N08B/FHD100N08B N TO-220 TO-252 20 2～4 100 80 6 7.2 FHP80N07L N TO-220 20 1～2.5 80 60 8.4 11 9.5 13 FHP80N07L1 N TO-220 20 1～2.5 75 60 8.4 11 12.4 14.5 FHP80N07G/FHS80N07G/FHD80N07G N TO-220 TO-263 TO-252 20 2～4 75 68 7.4 8.5 FHP80N07E/FHS80N07E/FHD80N07E N TO-220 TO-263 TO-252 20 2～4 80 68 7.1 8.5 FHP3205C/FHD3205C N TO-220 TO-252 20 2～4 130 68 4.6 5.4 FHP80N08B/FHS80N08B N TO-220 TO-263 20 2～4 90 80 6.8 8 FHD80N08C N TO-252 20 2～4 80 80 8.1 9.3 FHP100N08B/FHD100N08B N TO-220 TO-252 20 2～4 100 80 6 7.2 FHP540E/FHD540E N TO-220 TO-252 20 2～4 37 100 22.5 28 Part Number Polarity Package Vgs（±V） VTH（V） ID(A) BVdss(V) Rds（on）(mΩ) With FRD Diode 型號 極性 封裝形式 Vgs=10v(typ) Vgs=10v(max) Part Number Package VGE(th)（V） IC-100℃（A） BVCES（V） VCESAT(V) VF(V) 型號 封裝形式 typ max typ Part Number Polarity Package PIN Ic(A) BVCEO(V) BVCBO(V) hFE 型號 極性 封裝形式 腳位排列 min max 2N5401 PNP TO-92 EBC -0.5 -150 -160 60 240 Part Number Package PIN VRRM(V) VF(V) IR(uA) IF(A) 結溫Tj(℃) 型號 封裝形式 腳位 typ max max Single Whole Part Number Package PIN Iout(A) Vout（V） VI（V） 型號 封裝形式 管腳排列 min max Part Number Package 峰值反向電壓 正向電流IF(AV)(A) 正向導通壓降VF（V） 反向恢復Trr（ns） 型號 封裝形式 VRRM(V) Single chip Dual chip typ max typ max
