適配器方案
-

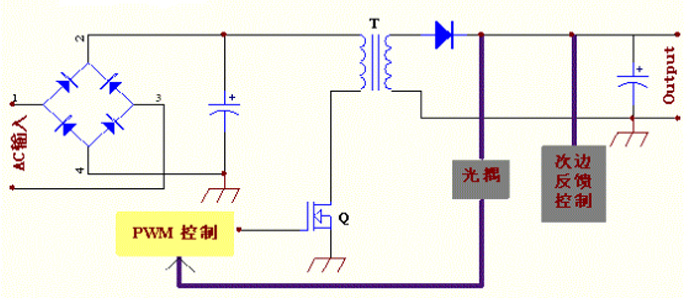

適配器方案：
推薦使用：開關管Q可選用飛虹的高壓MOSFET，如2N60、4N60、7N60、8N60、10N60等。

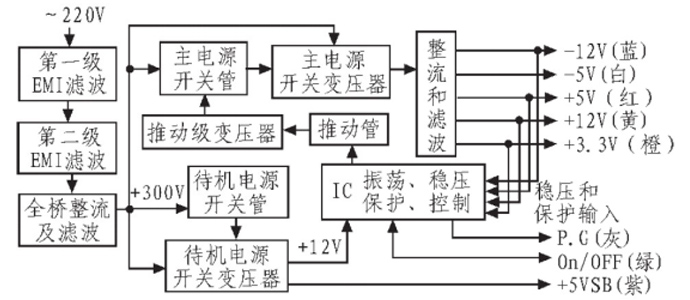

PC電源：

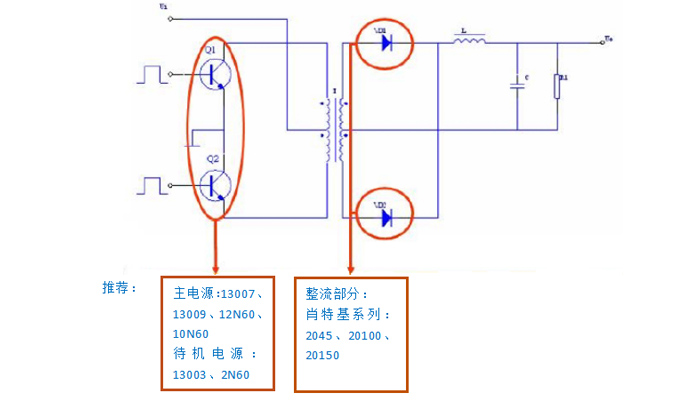

開關管和變壓器、整流濾波局部電路如下：
-
關聯方案產品
Part Number Polarity Package Vgs（±V） VTH（V） ID(A) BVdss(V) Rds（on）(mΩ) 型號 極性 封裝形式 Vgs=10v(typ) Vgs=10v(max) Vgs=4.5v(typ) Vgs=4.5v(max) Part Number Polarity Package Vgs（±V） VTH（V） ID(A) BVdss(V) Rds（on）(mΩ) 型號 極性 封裝形式 Vgs=10v(typ) Vgs=10v(max) FHP4N60C/FHF4N60C/FHU4N60C/FHD4N60C N TO-220 TO-220F TO-251 TO-252 30 2～4 4 600 2 2.4 FHP7N60/FHF7N60 N TO-220 TO-220F TO-262 TO-263 30 2-4 7 600 1.3 FHP8N60B/FHF8N60B N TO-220 TO-220F 30 2～4 8 600 1 1.15 FHP12N60W/FHF12N60W N TO-220 TO-220F 30 2～4 12 600 0.49 0.65 FHP8N60W/FHF8N60W N TO-220 TO-220F 30 2～4 8 600 0.9 1.15 FHP12N60D/FHF12N60D N TO-220 TO-220F 30 2～4 12 600 0.53 0.65 FHA24N60W N TO-3PN/247 30 2～4 24 600 0.24 0.29 Part Number Polarity Package Vgs（±V） VTH（V） ID(A) BVdss(V) Rds（on）(mΩ) 型號 極性 封裝形式 Vgs=10v(typ) Vgs=10v(max) Vgs=4.5v(typ) Vgs=4.5v(max) Part Number Polarity Package Vgs（±V） VTH（V） ID(A) BVdss(V) Rds（on）(mΩ) With FRD Diode 型號 極性 封裝形式 Vgs=10v(typ) Vgs=10v(max) Part Number Package VGE(th)（V） IC-100℃（A） BVCES（V） VCESAT(V) VF(V) 型號 封裝形式 typ max typ Part Number Polarity Package PIN Ic(A) BVCEO(V) BVCBO(V) hFE 型號 極性 封裝形式 腳位排列 min max Part Number Package PIN VRRM(V) VF(V) IR(uA) IF(A) 結溫Tj(℃) 型號 封裝形式 腳位 typ max max Single Whole Part Number Package PIN Iout(A) Vout（V） VI（V） 型號 封裝形式 管腳排列 min max Part Number Package 峰值反向電壓 正向電流IF(AV)(A) 正向?qū)▔航礦F（V） 反向恢復Trr（ns） 型號 封裝形式 VRRM(V) Single chip Dual chip typ max typ max
